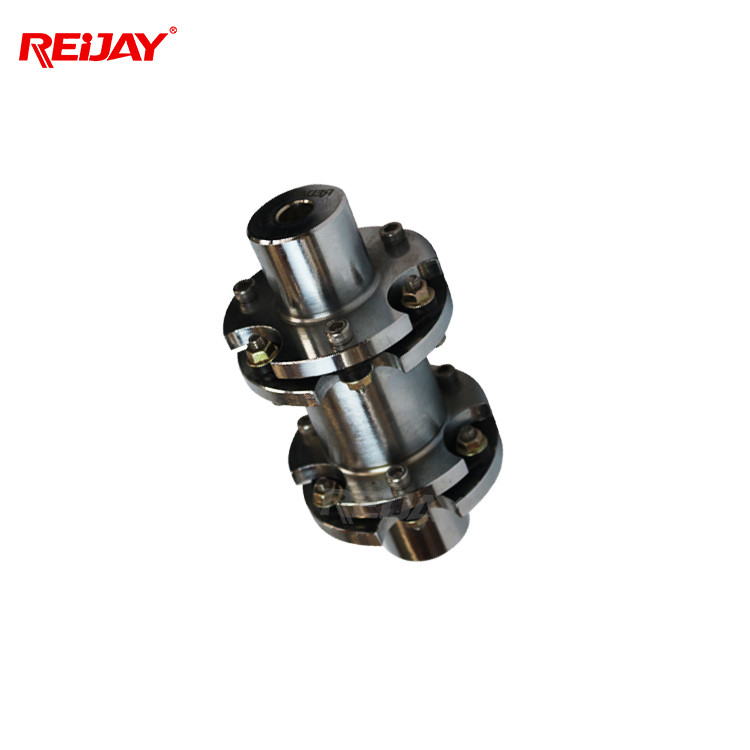

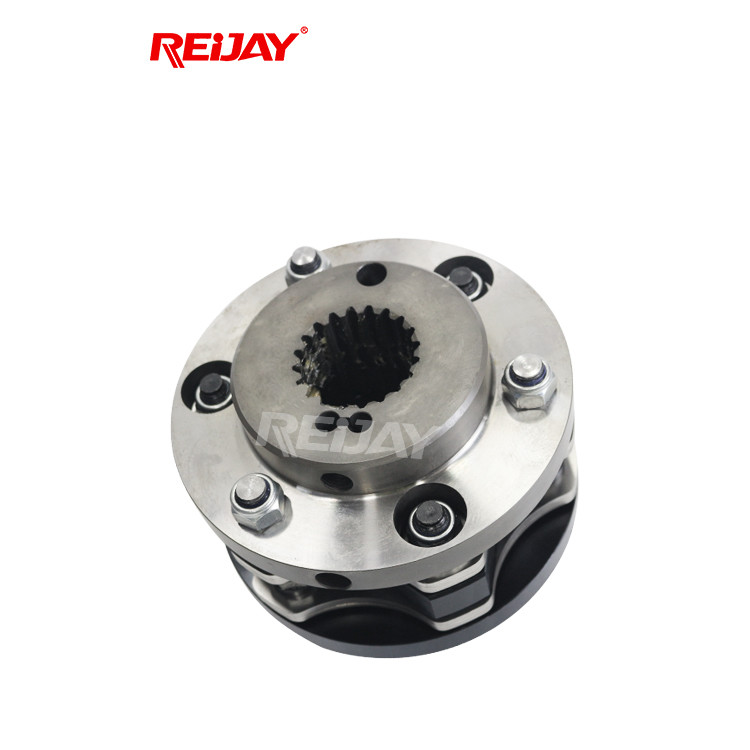

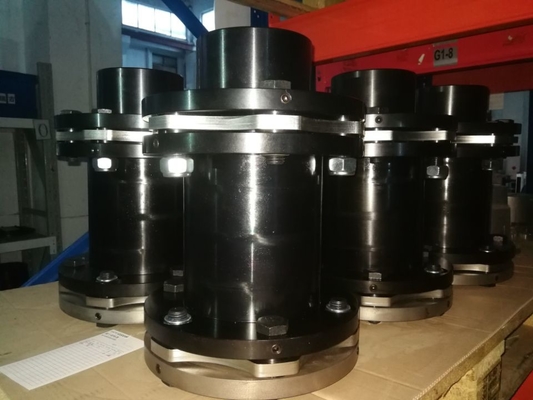

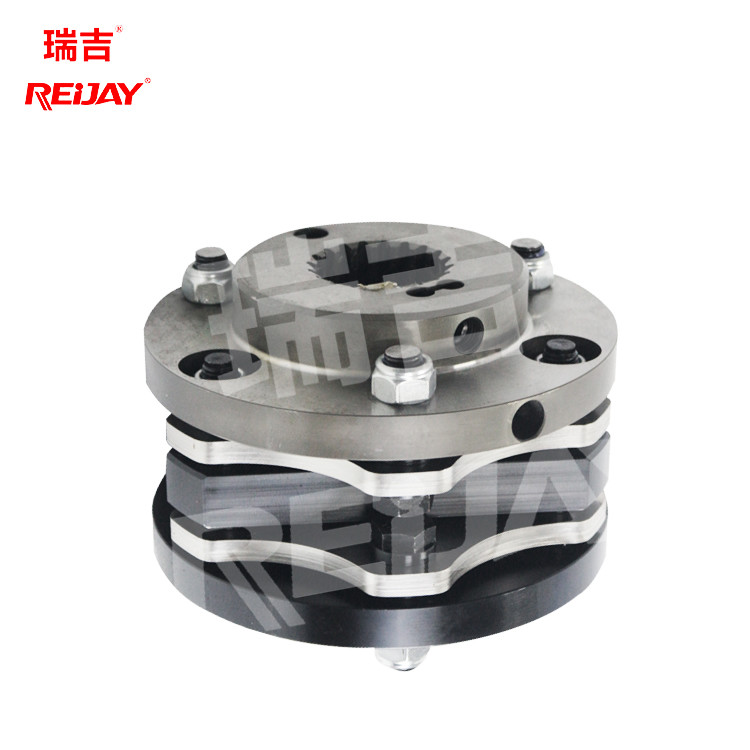

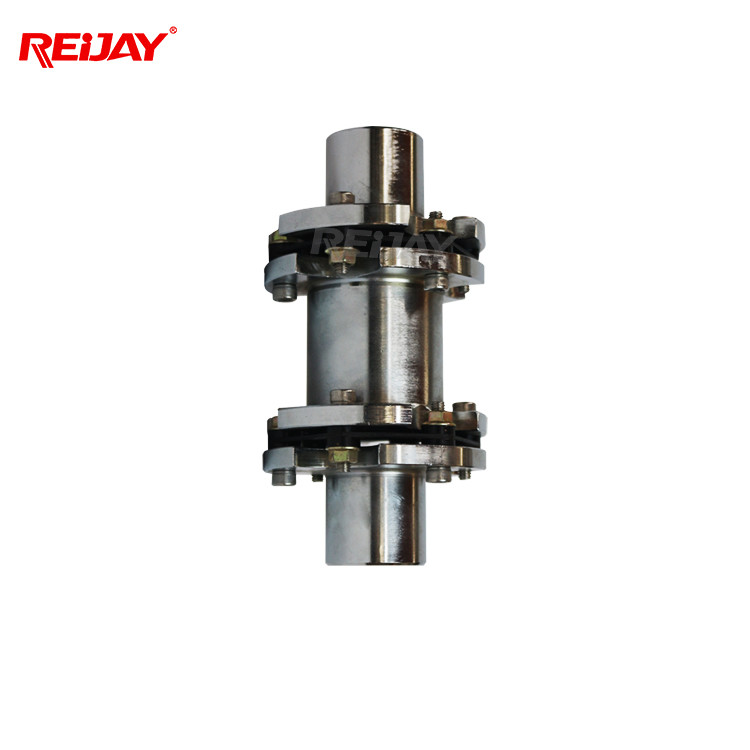

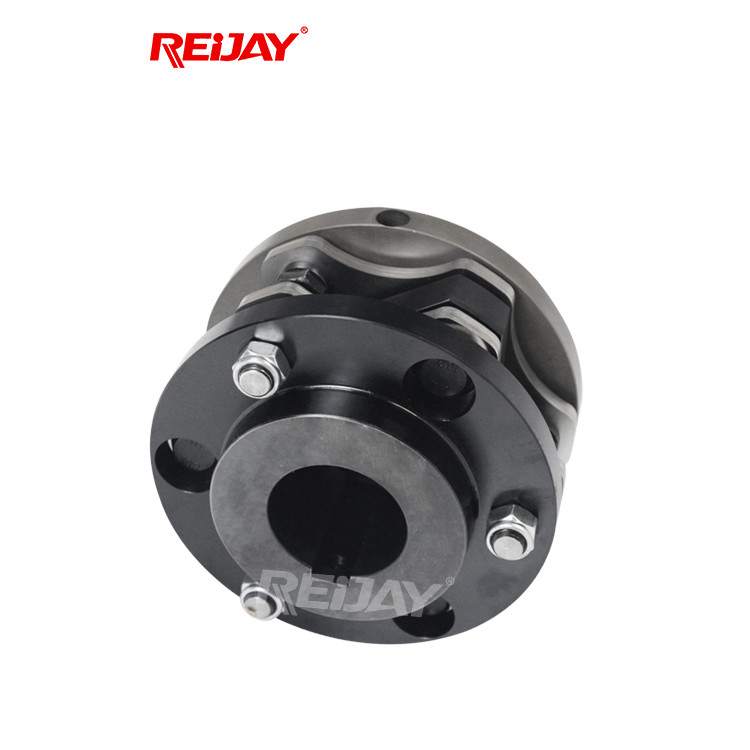

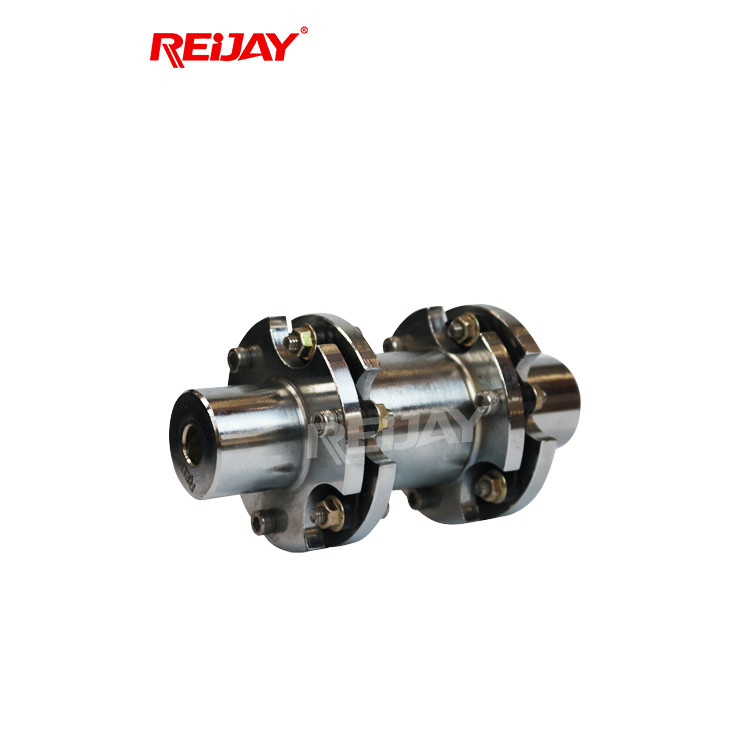

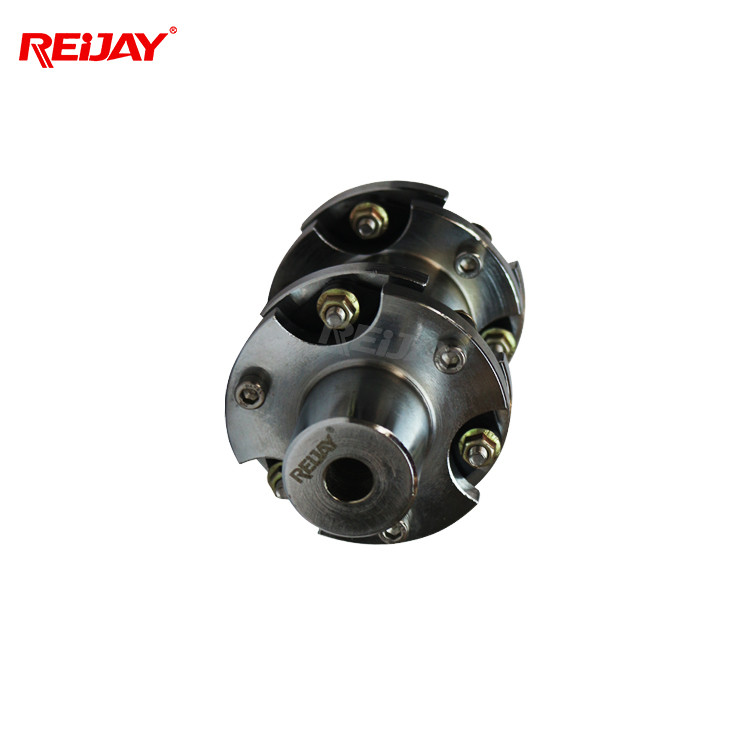

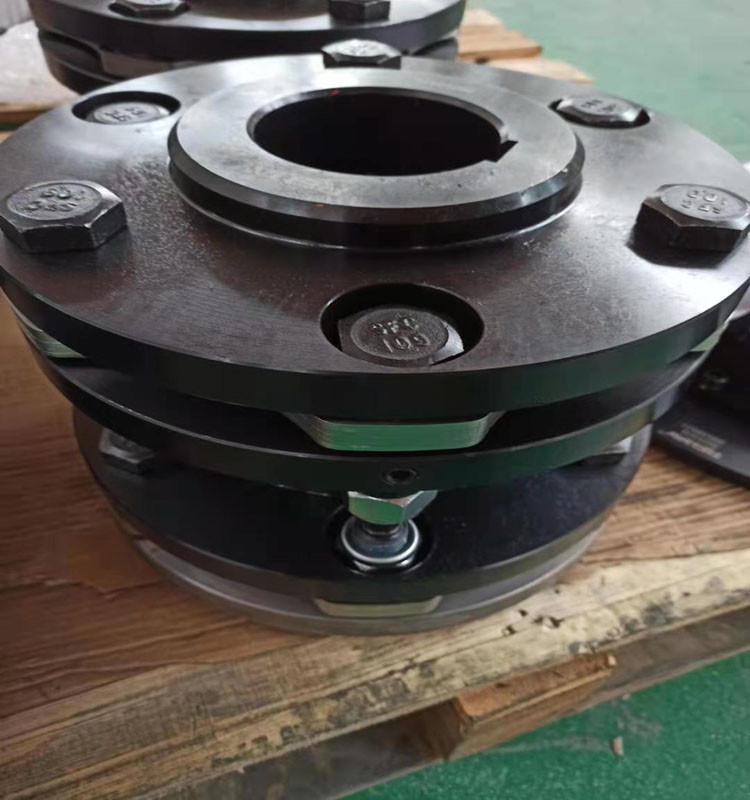

Strati elastici di acciaio inossidabile di dispositivo di accoppiamento di disco del diaframma di alta precisione
Contattimi gratis campioni e buoni.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xDettagli
| Materiale | Acciaio inossidabile | Selezione | I tecnici vi aiutano a scegliere |
|---|---|---|---|
| Servizio di assistenza al cliente | Supporto | Garanzia | 2 anni |
| Dimensione | Dimensione su misura | Servizio | OEM o ODM |
| Evidenziare | Accoppiamento elastico del diaframma di alta precisione,Accoppiamento flessibile del disco del diaframma elastico,Di dispositivo di accoppiamento di disco di acciaio inossidabile |
||
Descrizione di prodotto
Il resistente agli'acidi, la resistenza dell'alcali e l'accoppiamento flessibile del disco di resistenza della corrosione è adatti a condizione di lavoro dura
L'accoppiamento flessibile del disco consiste di parecchi gruppi di diaframmi (strati di acciaio inossidabile) che staggeredly sono collegati con le due metà dell'accoppiamento con i bulloni. Ogni gruppo di diaframmi è costituito dall'impilamento dei parecchi pezzi. I diaframmi sono divisi nel tipo della biella e nel tipo del intero-pezzo con differenti forme.
L'accoppiamento flessibile del disco conta sulla deformazione elastica del diaframma per compensare lo spostamento relativo delle due assi collegate. È un accoppiamento flessibile ad alto rendimento con i forti elementi del metallo. Non deve essere lubrificato. Non ha una struttura compatta, un tempo di impiego ad alta resistenza e lungo ed esigenza di lubrificazione. Spazio di rotazione, non colpito dalla temperatura e dall'inquinamento da idrocarburi.
Caratteristiche tecniche:
| Dimensione | Termine nominale Coppia di torsione TKN (Nanometro) |
Massimo. Picco Coppia di torsione TKNmax (Nanometro) |
Max. Speed | Weight4) (chilogrammo) |
Massen- Momento di Intertia5) (kgm2) |
Ammissibile Assiale Misalign-ment6) ±Δkazul (millimetro) |
Ammissibile Angolare Misalign-ment7,8,9) ±Δkwzul ° (laureato) ° (Degress) |
d1/d2 Massimo. Max. Bore3) (millimetro) |
(millimetro) | P (millimetro) |
L1/L2 (millimetro) |
(millimetro) |
B (millimetro) |
||
| Senza blancing1) (1/min) |
Con blancing2) (1/min) |
||||||||||||||
| 90-6 | 240 | 480 | 9100 | 22700 | 1,4 | 0,001 | 0,75 | 1.5° | 38 | 88 | 7,5 | 40 | 90 | 58 | |
| 110-6 | 575 | 1150 | 7200 | 18000 | 2,3 | 0,001 | 1,0 | 1.5° | 46 | 108 | 8,4 | 50 | 110 | 65 | |
| 132-6 | 1100 | 2200 | 5840 | 14600 | 3,8 | 0,001 | 1,3 | 1.5° | 60 | 128 | 8,4 | 60 | 132 | 84 | |
| 158-6 | 2000 | 4000 | 4920 | 12300 | 6,4 | 0,001 | 1,5 | 1.5° | 70 | 151 | 11,2 | 70 | 158 | 98 | |
| 185-6 | 3300 | 6600 | 4200 | 10500 | 9,9 | 0,001 | 1,8 | 1.5° | 80 | 174 | 14,0 | 80 | 195 | 112 | |
| 202-6 | 4600 | 9200 | 3840 | 9600 | 13,5 | 0,001 | 1,9 | 1° | 90 | 196 | 15,5 | 90 | 202 | 125 | |
| 228-6 | 7000 | 14000 | 3400 | 8500 | 19,0 | 0,001 | 2,1 | 1° | 100 | 218 | 17,5 | 100 | 228 | 140 | |
| 255-6 | 10200 | 20400 | 3080 | 7700 | 29,0 | 0,001 | 2,3 | 1° | 110 | 251 | 20,5 | 115 | 255 | 155 | |
| 278-6 | 14200 | 28400 | 2800 | 7000 | 37,0 | 0,001 | 2,6 | 1° | 124 | 271 | 21,2 | 125 | 278 | 174 | |
| 302-6 | 20000 | 40,000 | 2560 | 6400 | 49,0 | 0,001 | 2,8 | 1° | 135 | 294 | 24,4 | 135 | 302 | 190 | |
| 325-6 | 25000 | 50,000 | 2400 | 6000 | 60,5 | 0,001 | 3,2 | 1° | 145 | 316 | 26,0 | 145 | 325 | 205 | |
| 345-6 | 31000 | 62,000 | 2200 | 5500 | 73,0 | 0,001 | 3,4 | 1° | 155 | 338 | 28,2 | 155 | 345 | 217 | |
| 380-6 | 42300 | 84,000 | 2040 | 5100 | 96,0 | 0,001 | 3,8 | 1° | 170 | 372 | 32,0 | 170 | 3850 | 238 | |
| 410-6 | 57100 | 114200 | 1880 | 4700 | 124,0 | 0,001 | 4,1 | 1° | 180 | 403 | 33,2 | 185 | 410 | 255 | |
| 440-6 | 73500 | 147000 | 1740 | 4350 | 151,0 | 0,001 | 4,4 | 1° | 195 | 426 | 36,4 | 195 | 440 | ||
