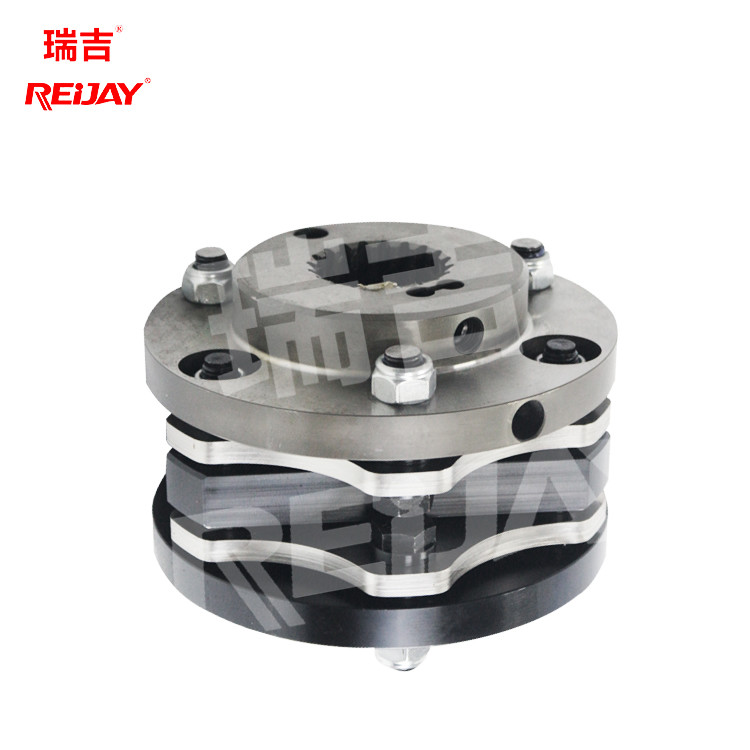

Disco flessibile del macchinario chimico che coppia l'adattatore dell'asse SX-6 che coppia 20000Nm
| Luogo di origine | La Cina |
|---|---|
| Marca | REIJAY |
| Certificazione | Provided |
| Numero di modello | SX-6 |
| Quantità di ordine minimo | 1 insieme |
| Prezzo | Negotiable |
| Imballaggi particolari | Disponibile su richiesta |
| Tempi di consegna | Negoziabile |
| Termini di pagamento | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacità di alimentazione | un mese di 500 insiemi |
Contattimi gratis campioni e buoni.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xDettagli
| Materiale | Acciaio inossidabile | Caratteristica | Adatti a temperatura elevata |
|---|---|---|---|
| Applicazione | Luogo di lavoro Hash | Vantaggio | Adatti all'ambiente duro |
| Coppia nominale | 240-110000N.m | Selezione | Contattici per più informazioni |
| Garanzia | 2 anni | Servizio di assistenza al cliente | Incluso |
| Nome del prodotto | Accoppiamento flessibile del disco | Struttura principale | Disco |
| Evidenziare | Accoppiamento flessibile del disco del macchinario chimico,Accoppiamento flessibile del disco di 20000 nanometro,Accoppiamento dell'adattatore dell'asse SX-6 |
||
Descrizione di prodotto
Adattarsi alle alte temperature e agli ambienti difficili.Giunto flessibile a disco per macchinari chimici
L'accoppiamento a membrana è costituito da almeno una membrana e due manicotti dell'albero.Il diaframma è fissato alla boccola generalmente senza allentarsi o causare gioco tra il diaframma e la boccola.Alcuni produttori offrono modelli a due diaframmi, mentre altri forniscono modelli a tre diaframmi con uno o due elementi rigidi al centro, che vengono poi fissati alle boccole su entrambi i lati.
Le caratteristiche dell'accoppiamento a membrana sono simili all'accoppiamento a soffietto.I collari trasmettono la coppia allo stesso modo.Il diaframma stesso è sottile, quindi si flette facilmente quando si verificano carichi di spostamento relativo, quindi può tollerare fino a 1,5 gradi di deflessione producendo bassi carichi sui cuscinetti nel servo.
L'accoppiamento a diaframma viene spesso utilizzato nei servosistemi.Il diaframma ha una buona rigidità di coppia ma è leggermente inferiore all'accoppiamento a soffietto.
D'altra parte, l'accoppiamento a membrana è molto delicato e può essere facilmente danneggiato se utilizzato in modo improprio o installato in modo improprio.Pertanto, è necessario garantire che la deviazione rientri nell'intervallo di cuscinetti dell'operazione di accoppiamento standard.
Dati tecnici dell'accoppiamento flessibile del disco:
| Misurare | Nominale Coppia TKN (Nm) |
Picco max. |
Massimo.Velocità | Peso (kg) |
Massen- Momento di Interzia (kgm2) |
Consentito Assiale Disallineamento ±Δkazul (mm) |
Consentito Angolare Disallineamento ±Δkwzul °(Gradi) |
d1/d2 (mm) |
l (mm) |
z (mm) |
P (mm) |
L1/L2 (mm) |
Standard (mm) |
UN (mm) |
B (mm) |
|
| Senza bilanciamento (1 minuto) |
Con bilanciamento (1 minuto) |
|||||||||||||||
| 278-8 | 20000 | 40000 | 2800 | 7000 | 59 | 0,573 | 3.7 | 0,5° | 124 | 469 | 177 | 21.2 | 125 | 219 | 278 | 174 |
| 302-8 | 30000 | 60000 | 2560 | 6400 | 77 | 0,878 | 4.0 | 0,5° | 135 | 505 | 186 | 24.4 | 135 | 235 | 302 | 190 |
| 325-8 | 37000 | 74000 | 2400 | 6000 | 92 | 1.199 | 4.3 | 0,5° | 145 | 544 | 202 | 26.0 | 145 | 254 | 325 | 205 |
| 345-8 | 46000 | 92000 | 2200 | 5500 | 112 | 1.660 | 4.6 | 0,5° | 155 | 580 | 214 | 28.2 | 155 | 270 | 345 | 217 |
| 380-8 | 63000 | 126000 | 2040 | 5100 | 150 | 2.715 | 5.0 | 0,5° | 170 | 637 | 233 | 32.0 | 170 | 297 | 380 | 238 |
| 410-8 | 86000 | 172000 | 1880 | 4700 | 195 | 4.110 | 5.4 | 0,5° | 180 | 690 | 254 | 33.2 | 185 | 321 | 410 | 255 |
| 440-8 | 110000 | 220000 | 1740 | 4350 | 230 | 5.540 | 5.8 | 0,5° | 195 | 725 | 262 | 36.4 | 195 | 335 | 440 | |
I nostri partner strategici
Fondata nel 2003, Shanghai Reijay Hydraulic & Transmission Tech Co., Ltd si concentra sulla produzione e l'esportazione di giunti meccanici per la trasmissione di potenza, pezzi di ricambio per sistemi idraulici e scambiatori di calore (apparecchiature per il riscaldamento e il raffreddamento dell'olio).Forniamo anche supporto tecnico e assistenza pertinenti.Serviamo anche i clienti con la progettazione, l'assemblaggio, il rimodellamento e la manutenzione di componenti di automazione industriale (pneumatici, idraulici, PLC), sistemi industriali intelligenti, centraline idrauliche e sezioni di azionamento.
FAQ
D: Chi siamo?
La nostra sede è a Shanghai, in Cina, iniziata nel 2003, vendiamo al mercato interno (50,00%), Nord America (25,00%), Europa (5,00%), Africa (5,00%), Sud-est asiatico (5,00%), Sud America ( 5,00%)... Ci sono circa 180-300 persone nel nostro ufficio e fabbrica.
Q:Come possiamo garantire la qualità?
Sempre un campione di pre-produzione prima della produzione di massa;Sempre Ispezione finale prima della spedizione
D: Quali informazioni dovrei dirti per confermare il prodotto?
Disegno del motore o altri parametri tecnici
Q:Cosa puoi acquistare da noi?
Giunti, lanterne, serbatoi dell'olio, coperchi di pulizia, radiatori, parti idrauliche, ecc.
Q:Perché dovresti acquistare da noi e non da altri fornitori?
Siamo un produttore OEM professionale con 20 anni di storia, concentrandoci su giunti di trasmissione di potenza meccanica, pezzi di ricambio per sistemi idraulici e produzione ed esportazione di scambiatori di calore.Forniamo anche supporto tecnico e assistenza pertinenti.
D: Qual è il periodo di garanzia del prodotto?
Offriamo 2-10 anni di vita utile dalla data di partenza della nave dalla Cina.
Q:Quali servizi possiamo fornire?
Termini di consegna accettati: FOB, CFR, CIF, EXW, CIP, FCA, Consegna espressa;
Valuta di pagamento accettata: USD, EUR, HKD, CNY;
Tipo di pagamento accettato: T/T,L/C,D/PD/A,PayPal,Western Union;
Lingue parlate: inglese, cinese, spagnolo
