Sae Flywheel Coupling di nylon per i motori a combustione
| Luogo di origine | La Cina |
|---|---|
| Marca | REIJAY |
| Certificazione | Provided |
| Numero di modello | Flange di nylon di coppia/volano del motore della costruzione che coppia FL |
| Quantità di ordine minimo | 2 insiemi |
| Prezzo | negotiable |
| Imballaggi particolari | Sì |
| Tempi di consegna | 2-30 giorni |
| Termini di pagamento | D/P, T/T, Western Union, |
| Capacità di alimentazione | Negoziabile |
Contattimi gratis campioni e buoni.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xDettagli
| Materiale | Acciaio | Parole chiave | Flange di nylon di Bowex FL-PA per i motori a combustione KTR |
|---|---|---|---|
| Modello | RJK200 | Applicazione | Motore a combustione |
| Certificazione | ISO9001/ITS16949 | Caratteristica | Alto velocita di trasmissione; Alta forza meccanica |
| Norma | SAE Flywheel | Garanzia | 2 anni |
| Gap assiale massimo | ±2mm | Colore | Nero |
| Imballaggio | pallet di plastic+carton+wood | ||
| Evidenziare | Sae Flywheel Coupling di nylon,PA Sae Flywheel Coupling di FL,KTR Bowex 48 |
||
Descrizione di prodotto

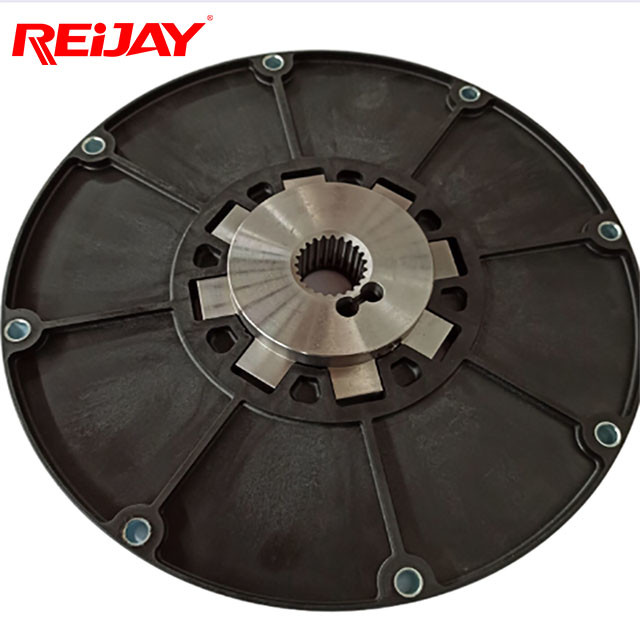

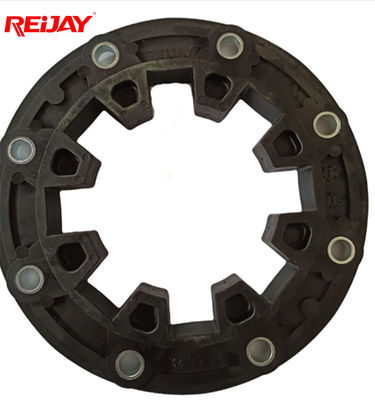

Giunto Volano Sae in Nylon per Motori a Combustione
La struttura a denti coronati ad evolvente è progettata esclusivamente per la deviazione angolare per evitare la forza angolare sull'albero della pompa e sulla tenuta.Inoltre, è vantaggioso compensare l'errore di assemblaggio radiale-angolare, evitando ulteriormente carichi aggiuntivi.
Il manicotto di accoppiamento è realizzato in materiale smorzante che potrebbe ridurre le vibrazioni durante la trasmissione.Il gioco assiale massimo è di ± 2 mm, quindi potrebbe assorbire il movimento dell'albero ed evitare la forza assiale che si è verificata dall'assiale.
Rafforzare la corrispondenza del manicotto di accoppiamento e dei mozzi metallici;non è necessaria alcuna manutenzione e lubrificazione.
È facile da montare con elevata resistenza meccanica, resistenza al calore e capacità di isolamento.L'intero gruppo di accoppiamento del set di solito si fissa all'alloggiamento ed è necessaria solo una piastra di collegamento della pompa.Lo spazio ridotto potrebbe evitare che la piastra metallica della staffa di montaggio o il sistema idraulico raggiungano lo spazio minimo.Viene utilizzato per collegare il motore a combustione interna e la pompa idraulica.Sono disponibili piastre in nylon per volano realizzate appositamente.
Specifiche tecniche
| Parametro del volano standard SAE | ||||
| Misurare |
Cerchio centrale di montaggio del bullone D1 (mm) |
Diametro esterno D (mm) |
Diametro del foro del bullone (mm) |
Quantità del foro del bullone |
| 71/2" | 200.02 | 215,90 | 9 | 6 |
| 71/2" | 222.25 | 241,30 | 9 | 8 |
| 8" | 244,47 | 263,52 | 11 | 6 |
| 10" | 295.27 | 314.32 | 11 | 8 |
| 111/2" | 333.37 | 352,42 | 11 | 8 |
| 14" | 438.15 | 466,72 | 14 | 8 |
| Misurare |
Cerchio centrale di montaggio del bullone D1 (mm) |
Diametro esterno D (mm) |
Diametro foro bullone Quantità (mm) | Posizione Dimensione |
| 96 | 50 | 96 | 4x8 | 70 |
| 125 | 100 | 125 | 3x8 | 80 |
| 135 | 100 | 135 | 3x8 | 135 |
| 150 | 130 | 150 | 5x8 | 106 |
| 152 | 122 | 152 | 3x12 | 105 |
| 155 | 125 | 155 | 3x12 | 155 |
| 210 | 185 | 210 | 3x10 | 125 |
| 220 | 165 | 220 | 6x10 | 220 |
| 220 | 185 | 220 | 3x12 | 125 |
| 170 | 140 | 170 | 3x14 | 170 |
| 209 | 165/170 | 209 | 6x16/3x16 | 209 |
| Parametro tecnico del giunto del volano FL serie RB | |||||||||||||||||||
| Misurare | Preforo (mm) | Dimensione (mm) | Lunghezza speciale | Dimensione SAE | Assiale | Radiale | Angolare | ||||||||||||
| min | max | B | D2 | L1 | L2 | L3 | L4 | L5 | L1max (mm) | 61/2" | 71/2" | 8" | 10" | 111/2" | 14" * | max.Disassamento (mm) | |||
| 42 | 20 | 42 | 65 | 100 | 42 | 35 | 42 | 20 | 13 | 60 | X | X | X | X | ±1 | ±0,4 | ±1° | ||
| 48 | 20 | 48 | 68 | 100 | 50 | 43 | 50 | 20 | 13 | 60 | X | X | X | X | |||||
| 65 | 25 | 65 | 96 | 132 | 55 | 49 | 55 | 27 | 21 | 70 | — | X | ±0,6 | ||||||
| 65 | 25 | 65 | 96 | 172 | 55 | 46 | 55 | 31 | 22 | 70 | — | X | |||||||
| 80 | 30 | 80 | 124 | 172 | 55 | 46 | 55 | 30 | 21 | 90 | — | X | X | ±0,8 | |||||
| 100 | 38 | 100 | 152 | 265 | 70 | 78 | 70 | 35 | 21 | 110 | — | — | — | — | X | X | |||
Siamo un produttore OEM.Quindi possiamo sostituire l'accoppiamento Centa flex completamente intero set, e creeremo un disegno per te e garantiamo una lunga durata.Devi fornirci di seguito:
1. Descrizione dell'attrezzatura [Ad esempio: escavatore (8 tonnellate) JR978, macchine stradali JR934, macchine minerarie (90 tonnellate) JR989, macchine agricole JR990, macchine marine JR901...]
2. Marca, modello (ad esempio, CUMMINS 6BTAA5.9-C160...) Coppia di uscita massima e velocità di uscita massima (ad esempio: 580 NM, 2200 RPM...) Disegno del volano, Disegno dell'alloggiamento del volano... Se presente è una scheda di connessione tra l'alloggiamento del volano e la pompa, allegare i disegni della scheda di connessione della pompa
Il produttore OEM cinese Reijay sostituisce le flange in nylon Bowex FL-PA per i motori a combustione e l'accoppiamento Centaflex.Se hai un'altra domanda, non esitare a contattarci.
