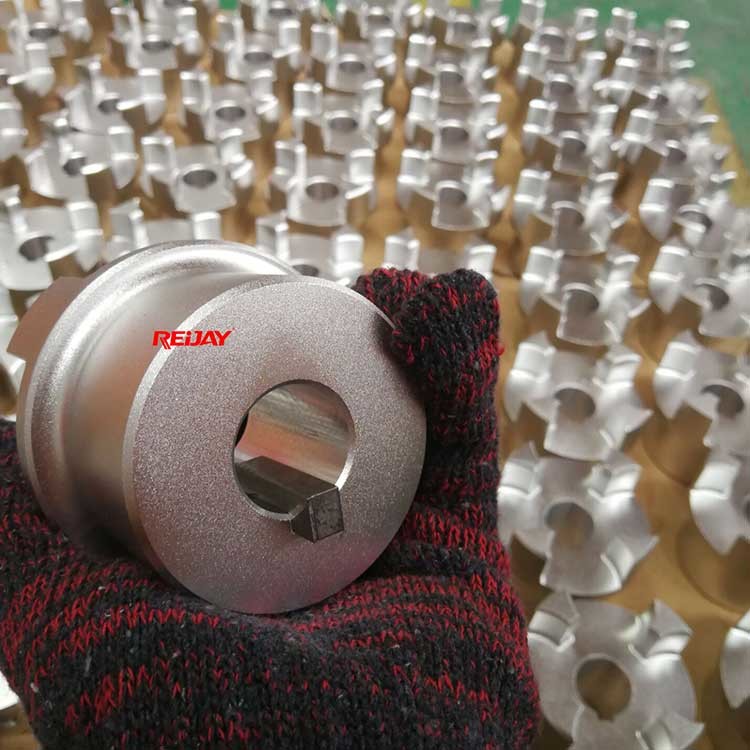

Accoppiamento di Rotex 28 della pompa idraulica 38 dell'accoppiamento dell'albero flessibile di alluminio
Contattimi gratis campioni e buoni.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xDettagli
| Materiale | Alluminio | parole chiavi | Accoppiamento pompa idraulica; Raccordo a mascella Rotex |
|---|---|---|---|
| Norma | Motore standard di IEC | Diametro esterno (D) | 26 mm ~ 420 mm |
| Diametro del foro (d) | 4mm-200mm | Applicazione | Macchinario di costruzione |
| Garanzia | 2 anni | Imballaggio | Sacchetto di plastica + cartone + pallet di legno / imballaggio standard per l'esportazione |
| Evidenziare | Accoppiamento idraulico dell'albero flessibile di alluminio,Accoppiamento di Rotex 38,Accoppiamento di Rotex 28 |
||
Descrizione di prodotto
Giunto albero flessibile/giunto servomotore incluso resistente all'olio, alla polvere, alla sabbia e alla diga
Vari colori sono usati per distinguere ogni durezza.è un design operativo a prova di guasto.
Ci sono molte combinazioni per l'albero e il foro.Il modo di connessione include chiavetta, Spline e bloccaggio a slot singolo, ecc...
La personalizzazione è disponibile
È ampiamente utilizzato in macchinari generali, macchinari idraulici, macchinari di ingegneria, macchinari metallurgici, macchinari minerari e macchinari chimici, ecc...
L'accoppiamento a ganascia / elastomero flessibile alla torsione e antivibrante con mozzi divisi (accoppiamento a forcella centrale) èeFacile da montare/smontare tramite solo quattro viti
Sostituzione della crociera senza spostare il lato motore e condotto
Collegamento del mozzo a bloccaggio positivo e ad attrito
Compensazione assiale, radiale e angolare
Specifiche tecniche
| nome del prodotto | Materiale in lega di alluminio / Giunto flessibile a ragno / Giunto motore idraulico A28 |
| Standard | Motore standard IEC |
| Materiale | Acciaio fuso, alluminio, ghisa |
| Tipo | Giunto ad artiglio/ Giunti elastici/ Precisione NBL senza gioco/ Manicotto di espansione Senza denti/…. |
| temperatura di esercizio | da -40°C a +120°C |
| Modo di collegamento | Chiavetta, Spline Bloccaggio a slot singolo, ecc |
| Caratteristica | Leggero, flessibile, smorzamento delle vibrazioni |
| Ordine personalizzato | disponibile su richiesta |
| Applicazione | Costruzione motori e ingegneria impiantistica, motori standard IEC, macchine minerarie, macchine idrauliche…. |
| Dimensioni | Massimo.Spostamento radiale o max.spostamento angolare n=1500tnin-1 |
Coppia (Nm) |
Dimensioni | Spostamento radiale massimo con spostamento angolare di 1° e n=15001/mln | Spostamento assiale massimo | Viti esagonali DIN933 8.8 o 10.9 |
||||||||||||||||
| Spec | OD | H | LTB | G | S | ESB | OAL (ASPC) | Tno | Tkm max | F | SL | OAL ADSPC | Spec. vite | Vite Quantità |
coppia tUN (Nm) |
|||||||
| 100 | 140 | 180 | 250 | |||||||||||||||||||
| 19 | 40 | 18 | 25 | 16 | 10 | 42 | 92 | 0,65 | Ogni Manica Centro 1°30' |
|||||||||||||
| 24 | 55 | 27 | 30 | 18 | 16 | 52 | 112 | 0,89 | 35 | 70 | 8 | 52 | ESB+60 | 1.4 | 1.4 | M5 | 16 | 6 | ||||
| 28 | 65 | 30 | 35 | 20 | 18 | 58 | 128 | 1 | 95 | 190 | 10 | 60 | ESB+70 | 1.4 | 1.5 | M6 | 16 | 14 | ||||
| 38 | 80 | 38 | 45 | 24 | 20 | 68 | 158 | 1.15 | 190 | 380 | 10 | 68 | ESB+90 | 1.3 | 2 | 1.8 | M8 | 16 | 35 | |||
| 42 | 95 | 46 | 50 | 26 | 22 | 74 | 174 | 1.26 | 265 | 530 | 12 | 76 | ESB+100 | 2 | 2 | M8 | 16 | 35 | ||||
| 48 | 105 | 61 | 56 | 28 | 24 | 80 | 192 | 1.36 | 310 | 620 | 12 | 80 | ESB+112 | 2 | 2.1 | M8 | 16 | 35 | ||||
| 55 | 120 | 60 | 65 | 30 | 28 | 88 | 218 | 1.52 | 410 | 820 | 16 | 92 | ESB+130 | 1.9 | 2.6 | 3.8 | 2.2 | M10 | 8 | 69 | ||
| 65 | 135 | 68 | 75 | 35 | 32 | 102 | 252 | 1.75 | 625 | 1250 | 16 | 102 | ESB+150 | 3.8 | 2.6 | M10 | 12 | 69 | ||||
| 75 | 160 | 80 | 85 | 40 | 36 | 116 | 286 | 2 | 1280 | 2560 | 19 | 118 | ESB+170 | 2.4 | 3.7 | 3 | M12 | 15 | 120 | |||
| 90 | 200 | 100 | 100 | 45 | 40 | 130 | 330 | 2.5 | 2400 | 4800 | 20 | 130 | ESB+200 | 3.5 | 3.4 | M16 | 15 | 295 | ||||
